可曲挠双球体橡胶接头是
由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据可曲挠橡胶接头所选用介质不同橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、
三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。可曲挠橡双球体体胶接头具有良好的综合性能，所以它广泛用

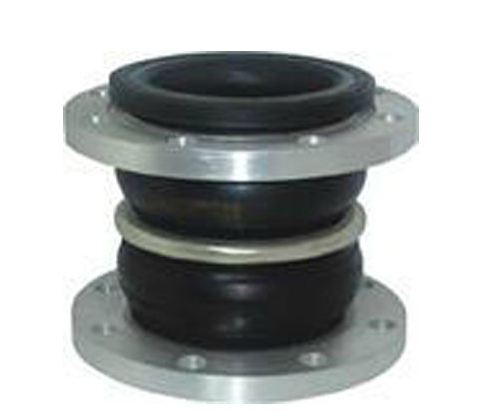

于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。 双球体可曲挠橡胶接头——JGD-A型
注： 1.如介质为油，腐蚀性物质，工作环境温度有特殊要求，订货时须说明。
2.法兰连接符合BG4216.3～4216.5标准，下为附表。项目 公称通径DNmm 200～300（8-12″） 50～150（2-6″） JGD-A（1） JGD-A（2） JGD-A（3） 工作压力MPa( kgf/cm 2 ) 1.0（10） 1.6（16） 2.5（25） 爆破压力MPa( kgf/cm 2 ) 2.0（20） 3.0（30） 4.5（45） 真空度KPa(mm/Hg) 40（300） 53.3（400） 86.7（650） 适用温度℃ -15～115特殊可达-30～250 适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质
公称通径 DN 长度L
mm法兰厚度b
mm螺栓数
n螺栓孔
直径
mm螺栓孔中心
圆直径mm轴向位移mm 横向位移
mm偏转角度
(a 1 +a 2 )mm 英寸 伸长 压缩 50 2 165 18 4 17.5 125 30 50 45 35° 80 3 175 20 8 17.5 160 35 50 45 35° 100 4 225 22 8 17.5 180 35 50 40 35° 125 5 230 24 8 17.5 210 35 50 40 35° 150 6 325 24 8 22 240 35 50 40 35° 200 8 325 24 8 22 295 35 50 40 35° 250 10 325 28 12 22 350 35 60 35 30° 300 12 325 28 12 22 400 35 60 35 30°
